Melyek a csatolási mechanizmusok a hullámvezető alkatrészekben?

Nov 05, 2025Hagyjon üzenetet

A mikrohullámú és rádiófrekvenciás (RF) tervezés területén a hullámvezető alkatrészek döntő szerepet játszanak az elektromágneses hullámok továbbításában és manipulálásában. Ezek az alkatrészek elengedhetetlenek számos alkalmazáshoz, beleértve a távközlést, a radarrendszereket, a műholdas kommunikációt és a mikrohullámú sütőket. A hullámvezető alkatrészek csatolási mechanizmusainak megértése kulcsfontosságú a teljesítményük optimalizálása és a hatékony jelátvitel biztosítása szempontjából. A hullámvezető alkatrészek vezető szállítójaként elkötelezettek vagyunk amellett, hogy kiváló minőségű termékeket és mélyreható műszaki ismereteket biztosítsunk ügyfeleinknek. Ebben a blogban megvizsgáljuk a hullámvezető alkatrészek különböző csatolási mechanizmusait és azok gyakorlati alkalmazási jelentőségét.

1. Bevezetés a hullámvezető komponensekbe

A hullámvezetők olyan szerkezetek, amelyek az elektromágneses hullámokat egy meghatározott útvonalon vezetik. Általában fémből vagy dielektromos anyagokból készülnek, és különböző formájúak, például téglalap alakúak, kör alakúak és elliptikusak. A hullámvezető komponensek viszont olyan eszközök, amelyeket a hullámvezetőkkel együtt használnak meghatározott funkciók elvégzésére, például szűrésre, teljesítményosztásra és leválasztásra.

A hullámvezető alkatrészek néhány gyakori típusaHullámvezető terminál és merev hullámvezetők,Rugalmas hullámvezető, ésHullámvezető keringtető. Ezen alkatrészek mindegyikének megvannak a saját egyedi jellemzői és alkalmazásai, és a bennük lévő kapcsolómechanizmusokat úgy alakították ki, hogy megfeleljenek az egyedi követelményeknek.

2. A csatolási mechanizmusok típusai a hullámvezető alkatrészekben

2.1 Elektromos tércsatlakozás

Az elektromos tércsatolás akkor következik be, amikor az egyik hullámvezetőben lévő elektromágneses hullám elektromos tere átkerül egy másik hullámvezetőre vagy alkatrészre. Ezt a fajta csatolást gyakran használják hullámvezető csatolókban, amelyek elektromágneses jeleket osztanak fel vagy kombinálnak.

Egy egyszerű hullámvezető csatolóban két hullámvezetőt helyeznek el egymás közvetlen közelében. A hullám elektromos tere az egyik hullámvezetőben áramot indukál a másik hullámvezetőben, ami erőátvitelt eredményez. A csatolás mértéke több tényezőtől függ, például a hullámvezetők távolságától, az elektromos mezők irányától és az elektromágneses hullám frekvenciájától.

Például egy párhuzamos lemezes hullámvezető csatolóban az egyik hullámvezető lemezei közötti elektromos tér áthatolhat a szomszédos hullámvezetőn, ami energiaátvitelt okoz. A hullámvezetők közötti távolság és a csatolási tartomány hosszának beállításával a csatolási együttható szabályozható.

2.2 Mágneses mező csatolása

A mágneses tércsatolás a mágneses indukció elvén alapul. Ha változó mágneses tér van jelen az egyik hullámvezetőben, az elektromotoros erőt (EMF) indukálhat egy másik hullámvezetőben vagy alkatrészben, ami energiaátvitelhez vezet.

A hullámvezető transzformátorban mágneses tércsatolást használnak a két különböző méretű vagy karakterisztikus hullámvezető közötti impedancia összehangolására. Az egyik hullámvezetőben lévő áram által generált mágneses mező áramot indukál a másik hullámvezetőben, lehetővé téve a hatékony energiaátvitelt.

Például egy koaxiális - hullámvezető transzformátorban a koaxiális kábel mágneses tere egy gondosan megtervezett szerkezeten keresztül kapcsolódik a hullámvezetőhöz. A transzformátort úgy tervezték, hogy biztosítsa a mágneses mező megfelelő átvitelét, minimalizálva a visszaverődéseket és maximalizálva az energiaátvitel hatékonyságát.

2.3 Rekeszcsatlakozás

A nyíláscsatolás magában foglalja egy apertúra vagy nyílás használatát a hullámvezető falában az elektromágneses energia összekapcsolására két hullámvezető vagy egy hullámvezető és egy üreg között. Ezt a fajta csatolást általában hullámvezető szűrőkben és rezonátorokban használják.

Amikor egy elektromágneses hullám a hullámvezető falában lévő nyílásba ütközik, a hullámenergia egy része a nyíláson keresztül egy másik tartományba kerül. A nyílás mérete, alakja és elhelyezkedése döntő szerepet játszik a csatolási jellemzők meghatározásában.

Például egy hullámvezető szűrőben egy apertúra használható energia összekapcsolására a különböző rezonáns üregek között. A rekesznyílás méretének és alakjának beállításával a szűrő frekvenciaválasza szabályozható, lehetővé téve az adott frekvenciák kiválasztását és a többiek elutasítását.

2.4 Szonda csatolása

A szondacsatolás egy hullámvezetőbe helyezett kis vezető szondát használ az elektromágneses energia összekapcsolására. A szondával áramot lehet injektálni vagy kivonni a hullámvezetőből.

A hullámvezető antennában egy szonda használható a hullámvezetőből származó elektromágneses energia és a sugárzó elem összekapcsolására. A szondát úgy tervezték, hogy megfelelő impedanciával illeszkedjen a hullámvezetőhöz és az antennához, így biztosítva a hatékony energiaátvitelt.

A szonda helyzete és tájolása a hullámvezetőn belül kritikus fontosságú a csatolás optimalizálása szempontjából. Egy jól megtervezett szondacsatolás minimalizálhatja a visszaverődést és maximalizálhatja az antenna sugárzási hatékonyságát.

3. A csatolási mechanizmusok jelentősége a hullámvezető komponensekben

3.1 Jelátviteli hatékonyság

A hatékony csatolási mechanizmusok elengedhetetlenek a nagy hatékonyságú jelátvitel biztosításához a hullámvezető alkatrészekben. A nem megfelelő csatolásból eredő veszteségek minimalizálásával több teljesítményt lehet átvinni a forrásból a terhelésre, ami jobb rendszerteljesítményt eredményez.

Például egy mikrohullámú kommunikációs rendszerben a hullámvezető alkatrészek, például a teljesítményosztók és a kombinálók hatékony összekapcsolása csökkentheti a jel csillapítását és javíthatja a jel-zaj arányt, ami tisztább és megbízhatóbb kommunikációt eredményez.

3.2 Frekvenciaszelektivitás

A hullámvezető alkatrészek csatolási mechanizmusait úgy lehet megtervezni, hogy frekvenciaszelektivitást biztosítsanak. Ez különösen fontos olyan alkalmazásoknál, mint a szűrők és multiplexerek, ahol meghatározott frekvenciákat kell kiválasztani vagy el kell utasítani.

A tengelykapcsoló szerkezet gondos megtervezésével az alkatrész frekvenciaválasza a rendszer követelményeihez igazítható. Például egy műholdas kommunikációs rendszerben a precíz frekvenciaszelektivitással rendelkező hullámvezető szűrők elválaszthatják a különböző kommunikációs csatornákat, megakadályozva a köztük lévő interferenciát.

3.3 Elszigetelés

Egyes alkalmazásokban a hullámvezető rendszer különböző részeit el kell különíteni a nem kívánt csatolás és interferencia elkerülése érdekében. A csatolómechanizmusok úgy tervezhetők, hogy nagy szigetelést biztosítsanak a hullámvezetők vagy alkatrészek között.

Például egy hullámvezető keringetőben a csatolómechanizmust úgy alakították ki, hogy biztosítsa, hogy a jel egy adott irányba áramoljon, elszigetelve a bemeneti és kimeneti portokat. Ez kulcsfontosságú a visszaverődések megelőzése és a rendszer stabilitásának megőrzése szempontjából.

4. A kapcsolási mechanizmusok tervezési szempontjai

4.1 Anyagválasztás

A hullámvezető alkatrészek anyagválasztása jelentősen befolyásolhatja a csatolási mechanizmusokat. A veszteségek minimalizálása érdekében hullámvezetőként általában alacsony ellenállású vezetőképes anyagokat használnak, mint például a réz és az alumínium. Egyes alkatrészekben megfelelő dielektromos állandójú dielektromos anyagokat használnak az elektromágneses hullámok terjedésének szabályozására.

Például egy hullámvezető szűrőben a rezonáns üregekben használt dielektromos anyag befolyásolhatja a frekvenciaválaszt és a csatolási jellemzőket. A kiváló minőségű, alacsony veszteségű érintőkkel rendelkező dielektromos anyagok javíthatják a szűrő teljesítményét.

4.2 Geometriai tervezés

A hullámvezető alkatrészek geometriai kialakítása, beleértve a hullámvezetők, nyílások és szondák alakját, méretét és távolságát, kulcsfontosságú a csatolási mechanizmusok optimalizálásához. A számítógéppel segített tervezési (CAD) eszközöket gyakran használják az alkatrészek elektromágneses viselkedésének szimulálására és elemzésére.

Például egy hullámvezető csatoló tervezésénél a CAD szoftverrel meghatározható a hullámvezetők közötti optimális távolság és a csatolási tartomány hossza a kívánt csatolási együttható elérése érdekében.

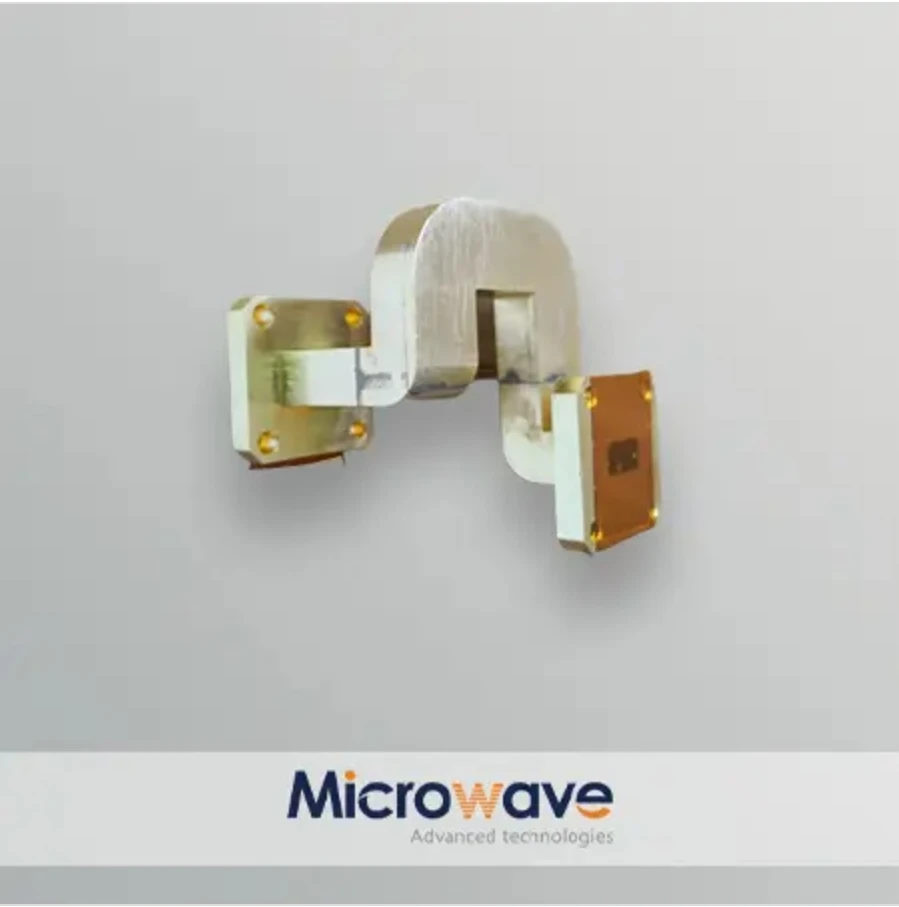

Waveguide Terminal And Rigid Waveguidesfe5711b81483cb2c12dc9b839990e85

4.3 Gyártási tűréshatárok

A gyártási tűrések jelentős hatással lehetnek a hullámvezető alkatrészek csatolási mechanizmusaira. A hullámvezetők, nyílások vagy szondák méreteinek kis eltérései a csatolási jellemzők és az alkatrész általános teljesítményének változásához vezethetnek.

Ezért a gyártási folyamat során szigorú gyártási tűréseket kell betartani. A precíziós megmunkálási technikákat, például a számítógépes - numerikus - vezérlésű (CNC) megmunkálást gyakran alkalmazzák az alkatrészméretek pontosságának biztosítására.

5. Következtetés és cselekvésre ösztönzés

A hullámvezető alkatrészek csatolási mechanizmusainak megértése alapvető fontosságú ezen alkatrészek tervezéséhez, optimalizálásához és különféle mikrohullámú és RF rendszerekben történő alkalmazásához. Hullámvezető alkatrészek megbízható szállítójaként rendelkezünk azzal a szakértelemmel és tapasztalattal, hogy kiváló minőségű termékeket kínáljunk, amelyek megfelelnek ügyfeleink speciális követelményeinek.

Függetlenül attól, hogy távközlési projekten, radarrendszeren vagy bármilyen más olyan alkalmazáson dolgozik, amelyhez hullámvezető alkatrészekre van szükség, szakértői csapatunk segíthet a megfelelő alkatrészek kiválasztásában és a kapcsolódó csatolási mechanizmusok megértésében. Elkötelezettek vagyunk amellett, hogy kiváló ügyfélszolgálatot és technikai támogatást nyújtsunk projektjei sikerének biztosítása érdekében.

Ha többet szeretne megtudni hullámvezető alkatrészeinkről, vagy bármilyen kérdése van a tengelykapcsoló mechanizmusokkal kapcsolatban, forduljon hozzánk bizalommal. Várjuk a lehetőséget, hogy megvitassuk igényeit, és a legjobb megoldásokat kínáljuk a hullámvezető alkatrészekre vonatkozó követelményekhez.

Hivatkozások

  1. Pozar, DM (2011). Mikrohullámú gépészet. Wiley.
  2. Collin, RE (2001). A mikrohullámú technológia alapjai. Wiley – Interscience.
  3. Jackson, JD (1999). Klasszikus elektrodinamika. Wiley.
