A mikrohullámú technológia területén érdekes és releváns az a kérdés, hogy a KU Band Waveguide Isolator használható-e mikrohullámú sütőben. A KU Band Waveguide Isolators beszállítójaként jól ismerem ezeknek az eszközöknek a jellemzőit és a lehetséges alkalmazásokat. Ebben a blogban megvizsgáljuk a KU Band Waveguide Isolators mikrohullámú sütőkben történő felhasználásával kapcsolatos műszaki szempontokat, megvalósíthatóságot és megfontolásokat.
A KU Band Waveguide izolátorok megértése
Mielőtt belemerülne a mikrohullámú sütőkkel való kompatibilitásba, elengedhetetlen megérteni, mi is az a KU Band Waveguide Isolator. A KU sáv a 12 és 18 GHz közötti frekvenciatartományra vonatkozik. A hullámvezető leválasztó egy nem reciprok eszköz, amely lehetővé teszi a mikrohullámú jelek áthaladását egy irányba, miközben blokkolja azokat az ellenkező irányba. Ezt ferrit anyagok és mágneses mező használatával érik el, amelyek kölcsönhatásba lépnek a mikrohullámú energiával oly módon, hogy a nem kölcsönös viselkedést hozza létre.
A hullámvezető leválasztókat gyakran használják mikrohullámú rendszerekben, hogy megvédjék az érzékeny alkatrészeket a visszavert teljesítménytől. Amikor egy mikrohullámú jel olyan terhelésbe ütközik, amely nem egyezik az átviteli vonal impedanciájával, a jel egy része visszaverődik. Ez a visszavert teljesítmény károsíthatja a forrást vagy a rendszer egyéb alkatrészeit. A leválasztó biztosítja, hogy a visszavert teljesítmény elnyelődik, ahelyett, hogy visszakerülne a forráshoz.
Mikrohullámú sütők: Hogyan működnek
A mikrohullámú sütők azon az elven működnek, hogy mikrohullámú sugárzást használnak az ételek melegítésére. A mikrohullámú sütőkben leggyakrabban használt frekvencia a 2,45 GHz, amely az ISM (Industrial, Scientific, and Medical) sávba tartozik. Ezt a frekvenciát azért választották, mert az élelmiszerben lévő vízmolekulák elnyelik, rezgést okozva, és súrlódás révén hőt termelnek.
A mikrohullámú sütő fő alkotóelemei közé tartozik egy magnetron, amely a mikrohullámú sugárzást generálja, egy hullámvezető, amely a mikrohullámokat a magnetronból a főzőkamrába szállítja, és egy üreg, ahol az ételt helyezik. A hullámvezető kulcsfontosságú szerepet játszik abban, hogy a mikrohullámokat hatékonyan eljuttassák a főzőkamrába.
Kompatibilitási problémák
Az első és legnyilvánvalóbb probléma a KU Band Waveguide Isolator mikrohullámú sütőben való használatának mérlegelésekor a frekvencia eltérése. Ahogy korábban említettük, a mikrohullámú sütők jellemzően 2,45 GHz-en működnek, míg a KU Band Waveguide Isolatorokat a 12-18 GHz-es frekvenciatartományra tervezték. A hullámvezető leválasztó egy adott frekvenciasávra van optimalizálva, és ezen a tartományon kívüli használata gyenge teljesítményt eredményez.
A leválasztó képessége a visszavert teljesítmény leválasztására nagymértékben függ a frekvenciától. Előfordulhat, hogy a tervezett tartománytól távol eső frekvenciákon a leválasztó nem biztosítja a szükséges szigetelést, és a visszavert teljesítmény továbbra is elérheti a forrást. Ezenkívül az izolátor abszorpciós jellemzői is frekvenciafüggőek. Ha a leválasztót nem a 2,45 GHz-es frekvenciára tervezték, előfordulhat, hogy nem veszi fel hatékonyan a visszavert teljesítményt.
Egy másik szempont, amelyet figyelembe kell venni, a hullámvezető fizikai mérete. A hullámvezetőket úgy tervezték, hogy támogassák a mikrohullámú terjedés meghatározott módjait, és méreteik a működési frekvenciához kapcsolódnak. A KU Band hullámvezetőket a KU sáv magasabb frekvenciáira tervezték, és méreteik sokkal kisebbek a 2,45 GHz-re tervezett hullámvezetőkéhez képest. A KU Band hullámvezető leválasztó használata 2,45 GHz-es mikrohullámú sütőben jelentős módosításokat igényelne a hullámvezető rendszeren, ami nem biztos, hogy praktikus.
Lehetséges alkalmazások a módosított mikrohullámú rendszerekben
Míg a szabványos KU Band Waveguide Isolator nem alkalmas egy tipikus 2,45 GHz-es mikrohullámú sütőhöz, lehetséges, hogy a módosított vagy speciális mikrohullámú rendszerekben alkalmazhatók. Például egyes kutatási vagy ipari alkalmazásokban a mikrohullámú sütőket úgy tervezték, hogy magasabb frekvencián működjenek. Ilyen esetekben egy KU Band Waveguide Isolator használható a mikrohullámú forrás megvédésére a visszavert teljesítménytől.
Ezen túlmenően, ha olyan mikrohullámú sütő kifejlesztésére van szükség, amely a KU sávon belüli frekvencián működik, a KU Band Waveguide Isolator elengedhetetlen eleme lenne. Ez hasznos lehet azokban az alkalmazásokban, ahol magasabb frekvenciájú mikrohullámokra van szükség bizonyos fűtési vagy feldolgozási feladatokhoz.
Termékajánlataink

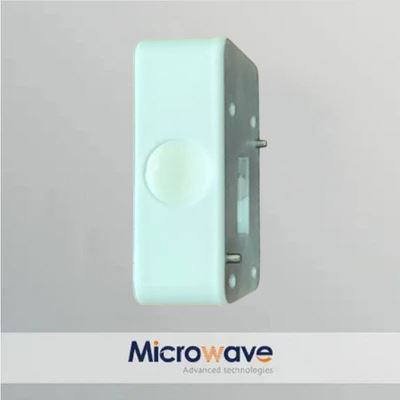

A KU Band Waveguide Isolators beszállítójaként számos olyan terméket kínálunk, amelyet úgy terveztek, hogy megfeleljen a különféle mikrohullámú rendszerek igényeinek. A miénkWR42 hullámvezető szigetelőkkifejezetten a KU sávban való alkalmazásokhoz készültek. Kiváló szigetelést és alacsony beillesztési veszteséget biztosítanak, megbízható teljesítményt biztosítva a nagyfrekvenciás mikrohullámú rendszerekben.
mi is kínálunkHullámvezető koaxiális adapterekhez, amely a hullámvezető alapú rendszerek koaxiális kábelekkel történő összekapcsolására használható. Ezeket az adaptereket úgy tervezték, hogy minimalizálják a jelveszteséget és megőrizzék a mikrohullámú jel integritását.
A nagy teljesítményű kezelést igénylő alkalmazásokhoz a miKu Band 100w szigetelőideális választás. Akár 100 watt teljesítményt is képes kezelni, így alkalmas nagy teljesítményű mikrohullámú rendszerekhez.
Következtetés
Összefoglalva, a szabványos KU Band Waveguide Isolator nem alkalmas tipikus 2,45 GHz-es mikrohullámú sütőben való használatra a frekvencia és a fizikai méret eltérései miatt. A speciális vagy módosított mikrohullámú rendszerekben azonban, amelyek a KU sávon belül működnek, ezek a leválasztók kulcsfontosságú szerepet játszhatnak a mikrohullámú forrás visszavert teljesítménytől való védelmében.
Ha részt vesz a nagyfrekvenciás mikrohullámú rendszerek fejlesztésében, vagy speciális követelményei vannak a hullámvezető leválasztókkal kapcsolatban, kérjük, vegye fel velünk a kapcsolatot további megbeszélés céljából. Szakértői csapatunk készen áll, hogy segítsen Önnek kiválasztani a megfelelő terméket az alkalmazásához, és technikai támogatást nyújt projektje sikeres megvalósításához.
Hivatkozások
- Pozar, DM (2011). Mikrohullámú gépészet. John Wiley & Sons.
- Collin, RE (2001). A mikrohullámú technológia alapjai. IEEE Press.
- Montgomery, CG, Dicke, RH és Purcell, EM (1948). A mikrohullámú áramkörök alapelvei. McGraw – Hill.
